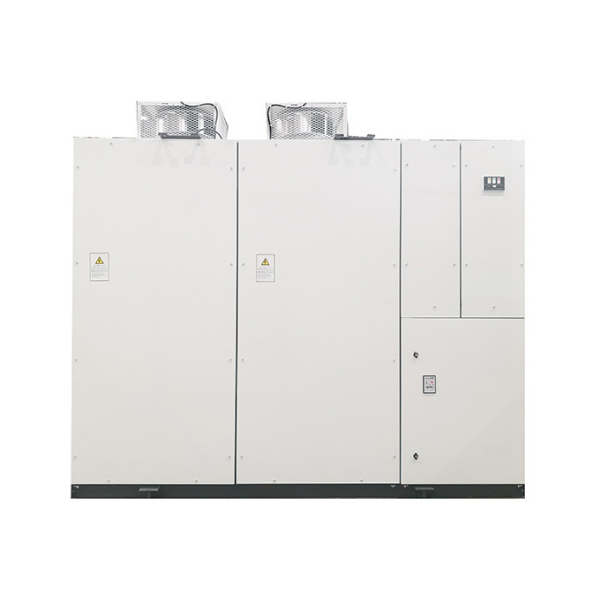

GD5000-A1600-06-L-A7

Пункт

6 кВ

10 кВ

Вход

Номинальное входное напряжение

Переменный ток 3 фазы 6 кВ

Переменный ток 3 фазы 10 кВ

Диапазон колебаний напряжения

-10 % до +15 %

Входная частота

50/60 Гц; ±10 %

Фактор входной мощности

≥0,96 (нагрузка 20 % - 100 %)

Эффективность системы

≥96 %

Гармоники входного тока

≤2 %

Выход

Диапазон выходного напряжения

0-6 кВ

 0-10 кВ

Диапазон выходного тока

См. 2.4.4 Технические характеристики и размеры продукта

Диапазон выходной мощности

0-2500 кВА

 0-4000 кВА

Диапазон выходной мощности

0-2000 кВт

 0-3150 кВт

Диапазон выходных частот

0-120 Гц

Гармоники выходного тока

≤2 %

Контрольные

  характеристики

Способ управления

Управление V/F, векторное управление с разомкнутым контуром, векторное управление с обратной связью

Система контроля

DSP, FPGA, ARM

Пользовательский интерфейс

Сенсорный экран

Коэффициент скорости

1:50 (V/F), 1:100 (векторный разомкнутый контур), 1:200 (векторный замкнутый контур)

Точность настройки скорости

±1 % максимальной скорости (V/F);
±0,4 % максимальной скорости (вектор с разомкнутым контуром);
±0,2 % максимальной скорости (вектор с замкнутым контуром)

Время реакции крутящего момента

<200 мс (векторный разомкнутый контур)
<100 мс (векторный замкнутый контур)

Защита от перегрузки

 120 % - 60 с (каждые 10 минут), 180 % немедленная защита

Время изменения скорости

0-3600 с, можно настроить

Вход и выход

сигнала

Дискретный вход

Вход цифровой величины, 12 каналов

Дискретный выход

Выход реле, 10 каналов (5 каналов нормально открытых, 5 каналов нормально открытых и нормально закрытых), можно расширить до 12 каналов.

Вход аналоговой величины

 4 канала: AI1, AI2, AI3 (0–10 В/0–20 мА), AI4 (-10 до 10 В)

Выход аналоговой величины

3 канала: AO1, AO2, AO3 (0–10 В/0–20 мА),
3 канала: AO4, AO5, AO6 * (0–20 мА)

Коммуникационный режим

Поддерживает протокол Modbus, а также стандартный интерфейс RS485, PROFIBUS, PROFINET, Ethernet и др.

Функция

защиты

Системная защита

Перегрузка по току, перенапряжение, пониженное напряжение, перегрузка двигателя, перегрузка ПЧ, потеря фазы и т. д.

Перегрев, неисправность термодатчика, неисправность связи, ограничение времени входа и выхода и т. д.

Защита блока

Неисправности связи, пониженное напряжение, повышенное напряжение, перегрев, потеря входной фазы, неисправности VCE, неисправности байпаса и т. д.

Другое

Способ монтажа

Монтаж шкафов с оборудованием

Класс защиты

IP31

Уровень шума

≤75 дБ

Способы подключения кабеля

Снизу заведение и выведение

Охлаждение

Активное воздушное

Питание управления

380 В переменного тока ±10 %

Среднее время безотказной работы (MTBF)

50000 ч.

Температура среды

От -5° С до +40° С, при температуре выше 40° С следует снижать номинальные характеристики, максимальная рабочая температура - 50° С
При каждом увеличении на 1°C мощность будет снижаться на 1,5 % для работы без нагрузки при температуре 60°C

Высота над уровнем моря

Ниже 1000 м, если оно превышает 1000 м, необходимо снизить номинальные характеристики.
На каждые 100 м повышения мощности снижайте мощность на 1%

Среда

Его следует хранить в месте, защищенном от пыли, прямых солнечных лучей, легковоспламеняющихся или агрессивных газов, масла, водяного пара и вибрации

Амплитуда вибрации

0,59 g
