ОПИСАНИЕ
Компактный преобразователь частоты общего назначения INVT серии GD28
GD28 - малогабаритные преобразователи частоты для широкого спектра общепромышленных применений.
Управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами.
Возможность подключения внешней LED/LCD панели.
Протокол RS485 (Modbus RTU), слот расширения для платы с протоколами связи Profinet, EtherCAT, Ethernet IP, Modbus TCP.
Встроенный тормозной прерыватель скалярный и векторный режимы управления.
ПИД – регулятор.
Управление в скалярном режиме (U/f) и в векторном без датчика обратной связи.
Входы/выходы: 2AI, 1AO, 5DI, 1RO, 1DO.
Функция безопасного отключения момента STO.
Автоматическое регулирование выходного напряжения.
Степень защиты IP20.
Применение:
- горнодобывающая промышленность;
- металлургия;
- строительная отрасль;
- портовые терминалы;
- электроэнергетика.
Встроенный интерфейс Type-C
Без необходимости подключения к основной сети питания и использования переходников USB/RS‑485, устройство может быть соединено с ПК посредством стандартного кабеля Type‑C. Это обеспечивает быстрый и удобный доступ к настройке параметров, их копированию и мониторингу.
Опционально – отладочная панель со светодиодным экраном BOP-270
Опционально – отладочная панель со светодиодным экраном SOP-28
Широкие возможности отладки с помощью панели
Встроенная компактная панель с мембранной клавиатурой и светодиодным экраномОпционально – отладочная панель со светодиодным экраном BOP-270
Опционально – отладочная панель со светодиодным экраном SOP-28
Безвинтовые клеммы
Применяются пружинные клеммы управления с возможностью подключения и отключения без винтов. Эффективность монтажа повышается на 50%.Съемный вентилятор
Съемный вентилятор нового поколения с регулируемой скоростью оснащен беспроводной защитой от ошибок и может монтироваться-демонтироваться за секунды.Многофункциональность
Поддерживаются индукционные двигатели и двигатели с постоянными магнитами.Поддерживается управление по V/F и SVC
Отсутствие отключения после мгновенного сбоя питания
При кратковременном падении напряжения в сети преобразователь частоты может в течение допустимого времени использовать энергию обратной связи для продолжения работы без остановки. Это гарантирует бесперебойную работу оборудования в условиях, где особенно важна его непрерывность.Высокий крутящий момент, быстрый отклик
При использовании бездатчикового векторного управления на скорости 0,5 Гц обеспечивается 200% пусковой момент, что позволяет адаптироваться к различным переменным нагрузкам.Точность контроля крутящего момента < 5%, время отклика крутящего момента <10 мс
Отслеживание скорости вращения
Преобразователь мгновенно фиксирует скорость двигателя и обеспечивает плавный старт без рывков. Это повышает эффективность повторного запуска, минимизирует простои и гарантирует непрерывное производство.Встроенные функции безопасности
Безопасное отключение крутящего момента (STO) соответствует уровню SIL3，PL e по международным стандартам безопасности. Предотвращение случайного запуска ПЧ повышает безопасность обслуживания и эксплуатации оборудования.Встроенный ЭМС фильтр C2/C3
Соответствует классу С2/С3 по стандарту IEC61800-3.Эффективное снижение электромагнитных помех обеспечивает стабильную работу оборудования.
Не требуется отдельная установка дополнительного фильтра, что оптимизирует расходы.
Примечание: Однофазные модели соответствуют классу С2, а трехфазные – классу С3.
Высокая адаптивность к окружающей среде
Надежная работа при полной нагрузке с температурой до 50°CУкрепленный слой покрытия печатной платы, соответствие экологическим требованиям раздела 3S2 стандарта 3C2
Независимая конструкция воздушного канала, модели в исполнении А предусматривают естественное охлаждение
Выбор модели преобразователя частоты INVT GD28
Артикул Модель Мощность
двигателяТок
двигателя
Размеры
(Ш*В*Г), ммМасса, кг Входное напряжение 1 ф 220 В , выходное 3 ф 220 В

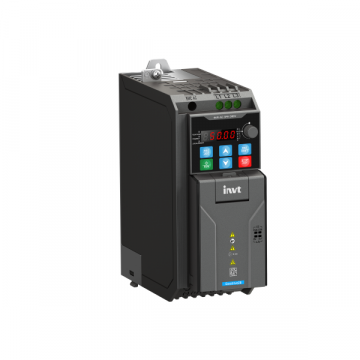

11001-03578 GD28-0R2G-S2 0,2 1,5 60x190x155 1,23 11001-03583 GD28-0R4G-S2 0,4 2,5 60x190x155 1,23 11001-03591 GD28-0R7G-S2 0,75 4,2 60x190x155 1,23 11001-03569 GD28-1R1G-S2 1,1 6,5 70x190x155 1,27 11001-03572 GD28-1R5G-S2 1,5 7,5 70x190x155 1,27 11001-03576 GD28-2R2G-S2 2,2 10 70x190x155 1,27 11001-03579 GD28-004G-S2 4 16 90×235×155 2,05 Входное напряжение 3 ф 380 В

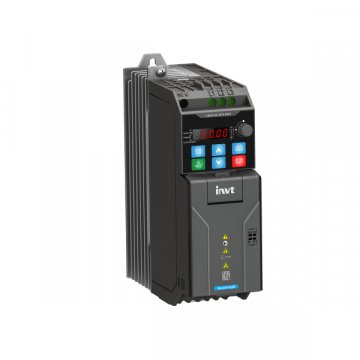

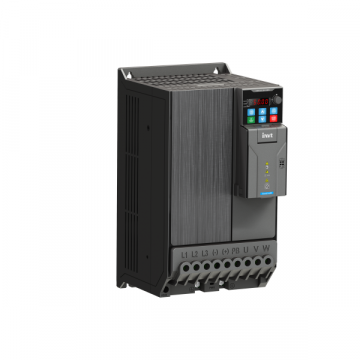

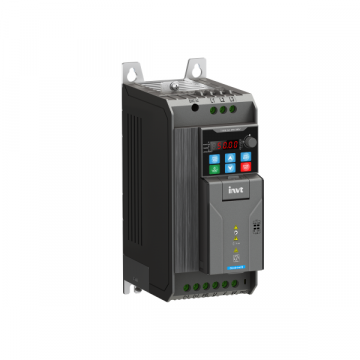

11001-03580 GD28-0R4G-4 0,4 1,5 60x190x155 1,23 11001-03589 GD28-0R7G-4 0,75 2,5 60x190x155 1,23 11001-03587 GD28-1R1G-4 1,1 3 60x190x155 1,23 11001-03570 GD28-1R5G-4 1,5 4,2 70x190x155 1,23 11001-03573 GD28-2R2G-4 2,2 5,5 70x190x155 1,23 11001-03575 GD28-003G-4 3 7,5 70х190х155 1,23 11001-03577 GD28-004G-4 4 9,5 70x190x155 1,23 11001-03585 GD28-5R5G-4 5,5 14 90x235x155 2,05 11001-03582 GD28-7R5G-4 7,5 18,5 90x235x155 2,05 11001-03623 GD28-011G-4 11 25 130х250х185 3,55 11001-03626 GD28-015G-4 15 32 130х250х185 3,55 11001-03624 GD28-018G-4 18,5 38 160х300х190 4,9 11001-03625 GD28-022G-4 22 45 160х300х190 4,9
