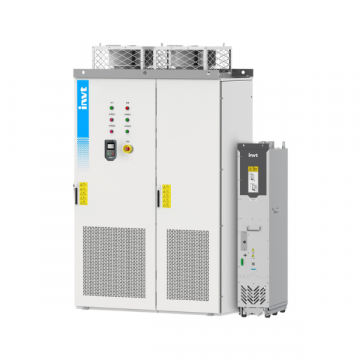

GD880

ОПИСАНИЕ

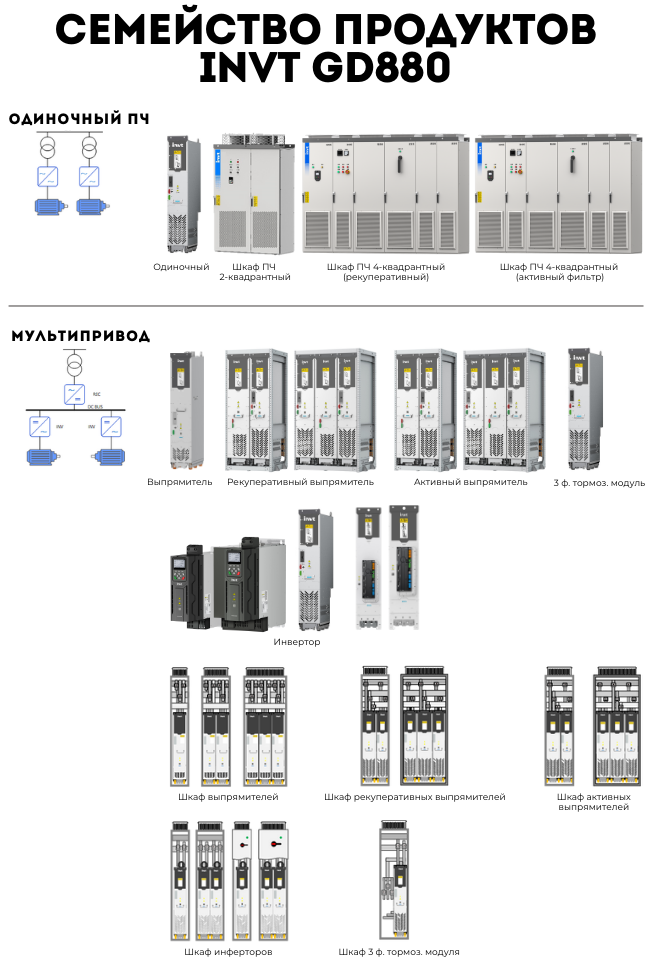

Серии инженерных частотных преобразователей INVT Goodrive880— многоприводные преобразователи частоты, состоящие из блоков выпрямителей и наборов инверторов — модульного или шкафного исполнения. Частотные преобразователи имеют общую шину постоянного тока (общий выпрямитель, инвертор на каждый двигатель), позволяющие адаптировать управления приводом под специализированные технологические и инженерные применения.

Характеристики системы:

• программное обеспечение удобное для работы, ввода в эксплуатацию и анализа неисправностей;

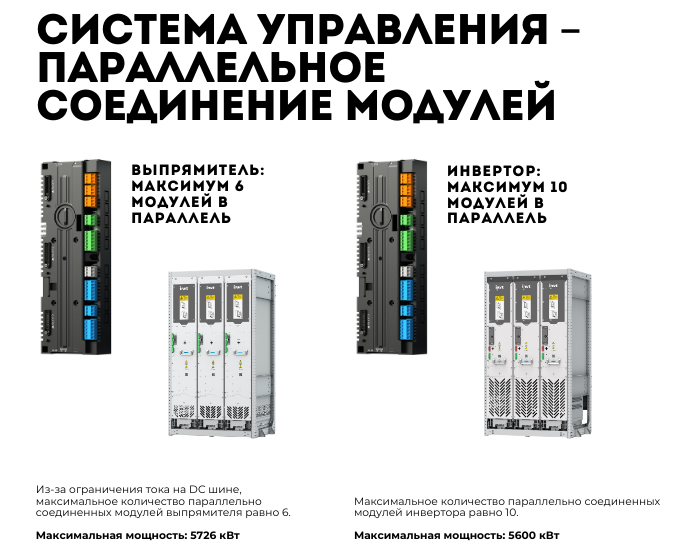

• простота установки и обслуживания за счет модульной конструкции;
• модульность конструкции позволяет минимизировать время ремонта (простой заменой силового блока);
• возможности применения рекуперации энергии обратно в сеть;
• выбор опциональных расширений, поддерживающих множество вариантов применений и комбинаций защиты.



Метод управления двигателями.

В качестве метода управления эл. двигателями используется скалярный и векторный режим (бессенсорный и с обратной связью).

Интегрированная функция STO.

Встроенная функция безопасности по SIL2 позволяет применение данных серий в системах безопасности на предприятии (защита от непреднамеренного запуска двигателя).

Возможность прямого управления моментом.

Адаптация к суровым условиям.

Независимая конструкция воздуховода. Раздельное исполнение компонентов ПЧ и воздушного канала для лучшего рассеивания тепла. Возможность исполнения с водяным охлаждением.

Увеличение гибкости применений.

Поддержка дополнительных карт.

Технология цифровой фильтрации (платы энкодеров).

Плата PG с технологией цифрового фильтра многократно улучшает помехоустойчивость, что обеспечивает стабильный прием сигнала энкодера даже на большом расстоянии. Реализация стабильного приема сигналов энкодера на большие расстояния.

Широкий функционал.

• автонастройка двигателя
• управление подъемным механизмом
• управление Master-slave
• запуск с отслеживанием скорости

Встроенный фильтр класса C3, соответствует требования по EMI стандарту IEC61800-3. Полностью автоматизированный трехэтапный процесс покрытия плат лаком, более качественный и равномерный, что гарантирует лучшую защиту печатных плат.

Надежность.

Встроенные предохранители в звено постоянного тока. В инвертор встроены предохранители постоянного тока. Защита всей системы от короткого замыкания неисправного блока.

Управление асинхронными, синхронными и линейными двигателями, со смешанной нагрузкой v/f, svc, vc.

Протоколы связи.

Для связи с верхним уровнем управления есть возможность использовать протоколы: Modbus RTU, Profinet IO, Profibus-DP, CANopen

Платы расширения.

Платы PLC, платы энкодера, платы входов-выходов, платы интерфейсов.



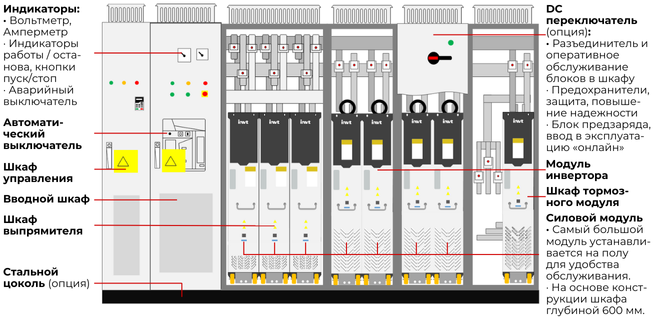

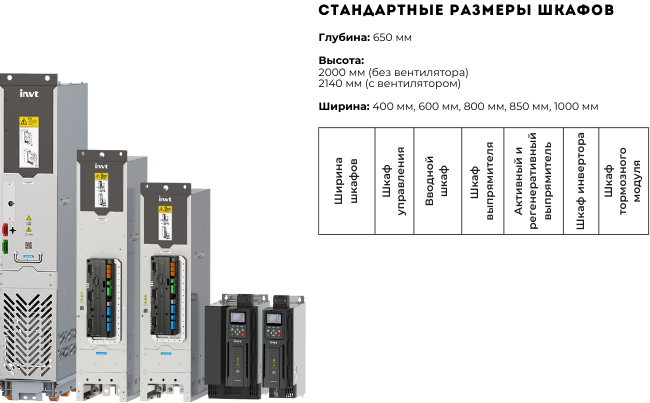

Книжная конструкция одинаковой высоты и глубины монтаж бок-о-бок







Дерейтинг во время работы

Имеется возможность работы с пониженными характеристиками ПЧ, при выходе из строя одного из силовых модулей.
Инверторный модуль представляет собой полноценный трехфазный силовой модуль. После отключения неисправного блока, модуль может продолжить работать с пониженной выходной мощностью, что может свисти к минимум потери из-за простоя оборудования на время ремонта.



Стабильность и надежность.

• Блок управления и блок питания имеют независимые источники питания 24 В и не сообщают о неисправности при отключении питания главной цепи, чтобы гарантировать, что связь не будет отключена;
• Двухканальный адаптер шины поддерживает внутреннюю коммутацию, решает проблему резервного копирования крупномасштабного управления процессами и обеспечивает бесперебойную связь.

Силовые элементы известных производителей.

• Надежные комплектующие обеспечивают долгий срок службы
• Основные компоненты силового агрегата имеют тот же класс, что и компоненты, выбранные компаниями ABB или Siemens, что обеспечивает надежность от источника.
• Электронные и силовые компоненты обеспечивают качество продукции от проектного источника и обеспечивает стабильную работу оборудования.

Управление полным жизненным циклом.

• Позволяет мониторить 10 пользовательских осциллограмм. И поддерживает следующие режимы работы: продолжение работы с предупреждением, остановку в режиме выключения, остановку в режиме неисправности и т. д., чтобы сократить ненужные простои и обеспечить непрерывную работу оборудования.
• Система часов питается от отдельной батареи, что обеспечивает точные временные метки данных о неисправностях и облегчает их обнаружение.
• Черный ящик неисправностей поддерживает 512 МБ данных в определенное время по 10 каналам и может реализовать 100 групп хранения сигналов неисправностей (циклическое покрытие) без вторичного воспроизведения.
• Главный блок управления имеет встроенную SD-карту, которая поддерживает загрузку и загрузку параметров, а замена и восстановление основного блока управления не составляет труда.

Техническое обслуживание

Системы без остановки оборудования.

• В шкафу инвертора встроена схема предварительной зарядки постоянным током, а предохранительный выключатель гарантирует, что неисправный модуль можно будет снять для технического обслуживания, во время работающей системы.
• Автоматический контроль предварительной зарядки, модуль можно запустить одним включением, просто и удобно.

Простой ввод в эксплуатацию.

• Многоязычная ЖК-панель.
• Поддержка загрузки и хранения параметров через USB/Type-C.
• IP54.
• Программное обеспечение через Ethernet
• Беспроводная сеть, через локальный Wi-Fi и удаленный мониторинг, диагностика неисправностей.

Многофункциональность приложений – обработка приложений.

Ведущий – ведомый

Доступны различные режимы «ведущий-ведомый» для адаптации к сложным потребностям управления процессом:

• Скорость ведущего + скорость ведомого.
• Скорость ведущего + крутящий момент ведомого.
• Скорость ведущего + крутящий момент ведомого с контролем частотного окна.
• Настраиваемый режим управления ведущий-ведомый.

Логика торможения

Интегрированная логика управления тормозами крана.
Внешнее/встроенное управление тормозом (опционально).
Обнаружение обратной связи тормоза для обеспечения безопасности.
Фиксация данных по крутящему моменту и предварительный крутящий момент, плавный пуск
Нулевой сервопривод, безопасный и без проскальзываний.

Простой ввод в эксплуатацию.

• Нет необходимости изменять IP-адрес, автоматический поиск соединения. Мастер отладки, который может быстро завершить настройку и обеспечить высокую эффективность отладки.
• Онлайн-осциллограф, поддержка 10-канального хранения и воспроизведения данных сигналов, отображение информации о состоянии в реальном времени, удобно для быстрого обнаружения проблем.
• Графическое бесплатное программирование, интуитивно понятное и простое в использовании.

Блок-схема открытой функции.

• Функция проста в освоении и использовании инженерами.
• Открытая схема потока данных, прозрачная схема управления.
• Функциональная диаграмма объединяет функцию тестирования данных для облегчения выявления проблем.
• Программирование и настройка, сокращение разработки нестандартного кода и обеспечение единства и стабильности прошивки.

Взаимосвязь параметров – плавная замена программного обеспечения.



Модели блоков управления

Тип	Модель	Наименование	Тип	Модель	Наименование
Основной модуль управления	GD880-ICU-00	Модуль управления инвертором	Панель	MP-880-IP20	IP20 держатель клавиатуры
	GD880-ICU-10	Модуль управления инвертором		MP-880-IP54	IP54 держатель клавиатуры
	GD880-ICU-11	Модуль управления инвертором		SOP-880	LCD панель
	GD880-ICU-13	Модуль управления инвертором	Карта связи	EC-TX809	PROFINET IO
	GD880-ICU-16	Модуль управления инвертором		EC-TX803	PROFIBUS DP
	GD880-ICU-1A	Модуль управления инвертором		EC-TX805	CANopen
	GD880-TCU-01	Модуль управления выпрямителем	Оптоволоконная плата расширения	EC-TX821	Оптическая плата на 1 канал
	GD880-TCU-13	Модуль управления выпрямителем		EC-TX823	Оптическая плата на 3 канала
	GD880-TCU-16	Модуль управления выпрямителем	PG плата	EC-PG805-24	HTL инкрементальный энкодер
	GD880-RCU-00	Модуль управления рекуператором		EC-PG805-05	TTL инкрементальный энкодер
	GD880-RCU-12	Модуль управления рекуператором		EC-PG804	Резольвер
	GD880-RCU-16	Модуль управления рекуператором	I/O плата	EC-IO801	I/O плата
	GD880-ACU-01	Модуль управления активным выпрямителем	Модуль определения напряжения	IVDM-10	AC Модуль определения напряжения
	GD880-ACU-12	Модуль управления активным выпрямителем		IVDM-20	DC Модуль определения напряжения
	GD880-ACU-16	Модуль управления активным выпрямителем	Модуль дистанционного расширения	IESM-30	Модуль дистанционного расширения
	GD880-BCU-01	Модуль управления тормозом	Оптический кабель	HFBR-1M/3M/5M/10M/20M/50M/100M
	GD880-BCU-03	Модуль управления тормозом	Кабель панели	L=2M/3M/5M/10M/15M（CHV-SE）

Сферы применения

• Электроэнергетика
• Топливная промышленность
• Металлургия
• Горнодобывающая промышленность
• Химическая и нефтехимическая промышленность
• Машиностроение и металлообработка
• Мукомольно-крупяная и комбикормовая промышленность
• Лесная, деревообрабатывающая и целлюлозно-бумажная промышленность
