ОПИСАНИЕ
Краткое описание и области применения
Специализированный преобразователь частоты RI350A-P предназначен для управления асинхронными и синхронными двигателями в насосных применениях. Частотные преобразователи серии RI350A-P имеют возможность работать с датчиком скорости и позволяют эффективно управлять скоростью вращения, крутящим моментом и положением ротора. Поддерживаются различные типы энкодеров с технологией цифрового фильтра. Опционная карта PG поддерживает инкрементальные, роторные, положительные энкодеры и другие виды датчиков.
Преобразователь частоты Русэлком RI350-P разработан на базе высокопроизводительного процессора и обладает широкими возможностями управления перечисленными выше электродвигателями, обеспечивает точную автоматическую подстройку параметров под вращающийся или неподвижный двигатель, имеет огромное количество функций управления. Преобразователи частоты этой линейки монтируются на стенах помещения, устанавливаются на полу или шкафах (могут устанавливаться наклонно один над другим), имеют возможность фланцевого монтажа и могут оснащаться устройством плавного пуска двигателя.
В стандартной комплектации многофункциональный ЖК-дисплей с удобной клавиатурой, органичный дизайн, понятный и лаконичный интерфейс позволяют пользователю выбирать различные стили отображения данных в соответствии со своими предпочтениями. Мощные функции мониторинга и сигнализации в реальном времени, а также настраиваемые параметры мониторинга и регулирования, функция часов реального времени, запись неисправностей в реальном времени, история неисправностей может запрашивать 6 групп, удобное и простое обслуживание.
Применение
системы водоснабжения,
повысительные станции и КНС,
вентиляционные системы,
системы кондиционирования,
нефтедобыча и нефтепереработка и др.

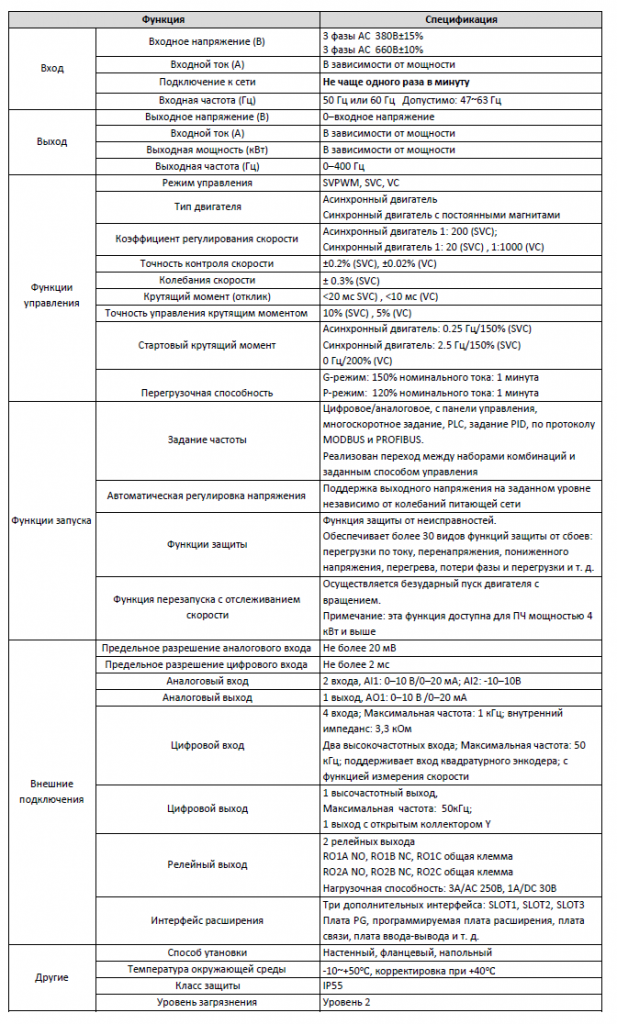

Краткие технические характеристики:
мощность: 3Ф~380 В – 1,5…500 кВт
управление скалярное U/f, разомкнутое векторное, замкнутое векторное с датчиком скорости
степень защиты корпуса: IP55
перегрузочная способность 120% (1 мин)
пусковой момент: асинхронные двигатели - 0,25 Гц,150%, синхронные - 2,5 Гц/150%
выходная частота 0…400 Гц
встроенный PLC
встроенный ПИД регулятор
автоматическая подстройка параметров под вращающийся или неподвижный электродвигатель
диапазон управления скоростью вращения 1:1000 в векторном режиме с датчиком обратной связи
точность поддержания скорости вращения ±0,02% в векторном режиме с датчиком обратной связи
точность поддержания момента ±5% в векторном режиме с датчиком обратной связи
перезапуск двигателя с отслеживанием вращения
возможность управления ПЧ в режиме многоступенчатой скорости (контроль 16 скоростей с 4 группами времени)
встроенный ЭМС фильтр класса С3 (для промышленности)
встроенный тормозной прерыватель
режим "Bypass"
входы: 6 дискретных многофункциональных, 2 аналоговых
выходы: 2 релейных (с общим контактом), 2 аналоговых, 1 дискретный с открытым коллектором, 1 высокоскоростной HD0
все входы/выходы свободно программируемые
интерфейс RS-485, Modbus RTU в базовой комплектации (работа в режиме Ведущий/Ведомый), Ethernet, Profibus DP ( опция)
русскоязычная съёмная панель управления с возможностью выноса от 2 до 15 метров при помощи удлинительного кабеля (опция) и функцией копирования параметров
LCD (ЖК) текстовая панель управления (опция)
фланцевый монтаж (опция для ПЧ от 1,5 до 30 кВт)
охлаждение: принудительное воздушное с вентилятором
более 30 функций защиты электродвигателя
